Thông tin chi tiết sản phẩm:
Thanh toán:
|
Vật liệu bể: | Q345R Thép carbon cho bình áp lực | Khả năng tải: | 5 TẤN, 10 TẤN, 12 TẤN, 15 TẤN, 20 TẤN, 25 TẤN |
---|---|---|---|
Kích thước bể: | 40 m3, 40cbm, 40000 lít, 40000L | áp lực thiết kế: | 1.71MPa 1.77MPa 17.1bar, 17.7bar |
Áp suất thử thủy lực: | 2.21MPa 22.1bar | Làm đầy phương tiện: | Propan, Butan, LPG, Khí đốt |
Máy đo mức: | Gaue cấp tấm từ tính, Phao bóng | Đường kính: | 2300mm, 2400mm |
các phụ kiện khác: | Bơm & động cơ LPG, máy nén khí LPG | Làm đầy các bộ phận: | Cân trọng lượng nạp LPG, thiết bị phân phối LPG với một hoặc hai vòi phun |
Điểm nổi bật: | Nhà máy chiết rót xi lanh khí LPG 40CBM,Nhà máy chiết rót xi lanh khí LPG Q345R,Nhà máy chiết rót xi lanh LPG 40CBM |
ASME ISO 40000LITERS 40CBM 40M3 Xe bồn chứa khí LPG 20 tấn 20 tấn Bình nạp khí LPG 20T cho nhà máy xi lanh LPG
Mô tả Sản phẩm
1. Phương tiện lưu trữ của Bể chứa Văn phòng phẩm LPG: LPG, khí nấu ăn, khí propan, Ammoina lỏng, Dimethyl ete, Iso-butan, Pentane, v.v.
2. Dung tích bồn chứa sẵn có của Bồn chứa LPG Văn phòng phẩm: 5m³ ~ 200m³, 2 tấn ~ 100 tấn
3. Tiêu chuẩn sản xuất của Bể chứa văn phòng phẩm lLPG: GB-150, ASME VIII Division IU STAMP, CCC, ISO9001: 2008
Bồn chứa LPG là sản phẩm chuyên dụng để chứa khí dầu mỏ hóa lỏng, thuộc loại thiết bị đặc chủng.Vật liệu bao gồm Q345R & Q370R, và vật liệu tiêu chuẩn AS-ME SA516M & SA517M.Hình dạng là hình trụ với 2 tấm cuối.Thông thường, Vỏ luôn dày hơn tấm cuối theo thể tích của két.Khí dầu mỏ hóa lỏng là phương tiện dễ cháy, nổ, vì vậy trong quá trình lắp đặt và sử dụng cần yêu cầu nghiêm ngặt về bồn chứa của phương tiện này.Người vận hành phải tuân thủ các thông số kỹ thuật vận hành.Quy trình sản xuất bao gồm cắt được điều khiển bằng máy tính, cán được điều khiển bằng máy tính, hàn hồ quang chìm, lắp ráp, thử nghiệm không phá hủy, xử lý nhiệt, thử nghiệm áp suất thủy lực, nổ và sơn.Nguyên liệu hoàn hảo có giấy chứng nhận.
Đặc điểm kỹ thuật sản phẩm;
Thông số bồn chứa 40000 lít LPG 20 tấn | ||||||
MỤC | THAM SỐ | MỤC | THAM SỐ | |||
Âm lượng | 40cbm | Độ dày của vỏ | 12mm | |||
Vật liệu bể | Q345R | Độ dày của tấm cuối | 14mm | |||
Kích thước tổng thể | 10040 * 2324 * 2914mm | Trọng lượng tịnh của xe tăng | 8630kg | |||
Đường kính bể | 2300mm | Công suất tải | 20000kg | |||
Áp lực thiết kế | 1,77Mpa | Mật độ khí | 420kg / M3 | |||
Áp suất thử thủy lực | 2,22Mpa | Phụ cấp ăn mòn | 1mm | |||
Nhiệt độ thiết kế | -20ºC ~ 60ºC | Xử lý nhiệt | Số lượng lớn | |||
Ổ cắm hơi | DN50 | Cửa ra khí | DN50 | |||
Cả đời | 15 năm | |||||
Phụ kiện | ||||||
Mô hình | Mục | Qty | Bề mặt giao nhau | |||
J41N-2,5-50 | Van dừng DN50 | 6 | RF | |||
J41N-2,5-25 | Van dừng DN25 | 2 | RF | |||
J41N-2,5-100 | Van dừng DN100 | 1 | RF | |||
J24W-320-DN6 | Van kim J24W M20 * 1.5 | 1 | ||||
HG21584-95 | Máy đo mức tấm từ tính UZFAL-2.5RF-3040-0.5 | 1 | RF | |||
A42F-25-100 | Van an toàn DN100 | 1 | RF | |||
Y-100T | Đồng hồ đo áp suất M20 * 1.5 1.5 độ 0 ~ 4Mpa | 1 | ||||
WTQ-280 | Nhiệt kế M33 * 2 2,5 độ | 1 | -40ºC ~ 60ºC |

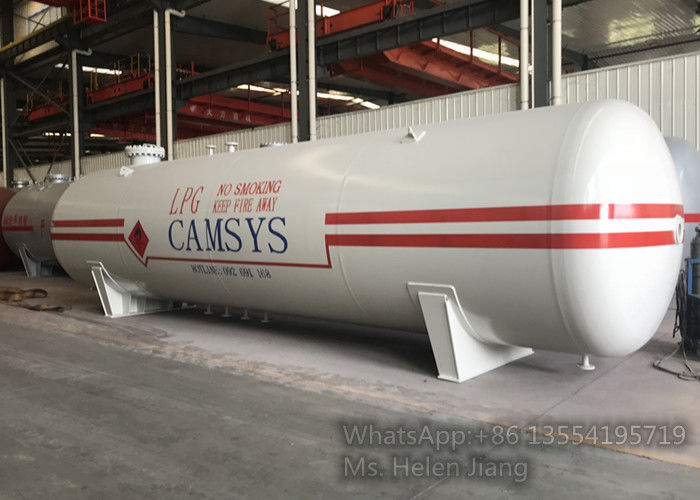

Hình ảnh sản phẩm bồn chứa LPG 40000Liters:
Thêm hình ảnh về các kích thước khác nhau của bồn chứa LPG do chúng tôi sản xuất:
Hình ảnh nhà máy khí LPG với các phụ kiện:
Quy trình sản xuất bồn chứa LPG:
- Các mối hàn, mối hàn, đầu bình và vị trí hình học của từng phần tử áp lực được kiểm tra chặt chẽ bằng X-quang;
- thử nghiệm không phá hủy và thử nghiệm kiểm tra hạt từ tính cho từng bồn chứa LPG ngầm;
- Áp suất thiết kế của bồn chứa LPG ngầm: 1,77Mpa;
- áp suất thử thủy lực: 2,21 Mpa;
- Độ ăn mòn cho phép: 1mm;
- Tùy chọn cho các phụ kiện bồn chứa và thiết bị trạm xăng lpg như van an toàn, van cầu, van bi, đồng hồ áp suất, nhiệt kế, thước đo mức từ hoặc đồng hồ đo mức bi rochester, bơm và động cơ lpg, máy nén lpg, đồng hồ đo lưu lượng lpg, quy mô chiết rót xi lanh, bộ lọc, van thủy tinh, v.v.
